Bras articulé industriel : fonctionnement, types et applications pour votre production
Dans les ateliers de production modernes, la manutention manuelle de charges reste l’une des principales sources de pénibilité. Poignets sollicités en torsion, épaules sous tension, dos soumis à des efforts répétitifs : les Troubles Musculo-Squelettiques (TMS) représentent aujourd’hui la première cause de maladie professionnelle en France. Face à ce constat, le bras articulé industriel s’impose comme une réponse concrète, efficace et immédiatement opérationnelle.
Ce guide complet vous explique ce qu’est un bras articulé d’assistance, comment il fonctionne mécaniquement, quels types existent et dans quels contextes industriels il excelle pour que vous puissiez prendre une décision éclairée avant tout investissement. Selon votre application, une potence mobile peut également constituer une alternative pertinente pour vos opérations de levage.
Qu'est-ce qu'un bras articulé industriel d'assistance ?
Un bras articulé industriel d’assistance est un équipement de manutention conçu pour prolonger et amplifier le geste de l’opérateur, sans jamais s’y substituer. Il ne s’agit pas d’un robot autonome programmé pour exécuter des tâches en l’absence d’intervention humaine : c’est avant tout un outil piloté, dont la valeur réside précisément dans la combinaison entre la force mécanique de la machine et l’intelligence de l’opérateur.
La distinction est fondamentale. Là où un bras robotisé type cobot exécute un programme pré-établi selon une séquence figée, le bras manipulateur industriel réagit aux intentions de l’opérateur en temps réel. L’humain conserve l’initiative, la précision du geste et la capacité d’adaptation à chaque pièce, chaque configuration, chaque aléa de production.
C’est cette complémentarité, force de l’outil et intelligence de l’humain qui fait du bras articulé d’assistance un levier de performance durable sur les lignes de production.
Comment fonctionne un bras de manutention articulé ?
La cinématique et les degrés de liberté
La performance d’un bras de manutention repose sur sa cinématique, c’est-à-dire l’organisation de ses articulations et la façon dont elles se combinent pour couvrir une zone de travail tridimensionnelle.
Chaque articulation constitue un degré de liberté (DDL). Plus un bras en dispose, plus il peut atteindre de positions différentes dans l’espace. En pratique, un bras articulé industriel d’assistance comporte généralement plusieurs pivots (rotations autour d’un axe vertical ou horizontal) et parfois des translations linéaires.
La combinaison de ces pivots définit l’enveloppe de travail : le volume accessible par le préhenseur (ventouse, pince ou aimant fixé en bout de bras) sans que l’opérateur n’ait besoin de déplacer son poste. Une cinématique bien conçue permet de traiter les pièces dans un rayon d’action étendu tout en maintenant une précision de positionnement élevée, condition indispensable pour les tâches d’assemblage ou de chargement de machines-outils.
Le système d'équilibrage de charge
C’est le cœur du concept. Le système d’équilibrage est le mécanisme qui annule, aux yeux de l’opérateur, le poids de la charge manipulée. On parle parfois de « principe de l’apesanteur » et de sensation « zéro gravité » : une pièce de 50 kg fixée au préhenseur semble peser quelques grammes dès lors que le bras est correctement équilibré.
Techniquement, cet équilibrage peut être assuré par différents systèmes : ressorts de compensation, vérin pneumatique à contre-pression, ou motorisation assistée. L’objectif est identique dans tous les cas : maintenir le centre de gravité de l’ensemble (bras + charge) en équilibre constant, quelle que soit la position du préhenseur dans l’espace.
Le résultat concret : l’opérateur guide la charge avec une légèreté qui libère toute son attention pour le positionnement précis de la pièce, sans effort musculaire parasite.
Les différents types de bras articulés en milieu industriel
Le bras manipulateur à câbles ou rigide
Les bras rigides, constitués de segments fixes reliés par des articulations mécaniques, offrent une robustesse éprouvée pour des environnements exigeants. Leur conception simple les rend faciles à entretenir et particulièrement adaptés aux milieux poussiéreux, humides ou soumis à des vibrations.
Leur limite réside dans une ergonomie parfois moins fluide : la rigidité des segments peut restreindre certaines orientations et allonger les temps de cycle sur des manipulations complexes.

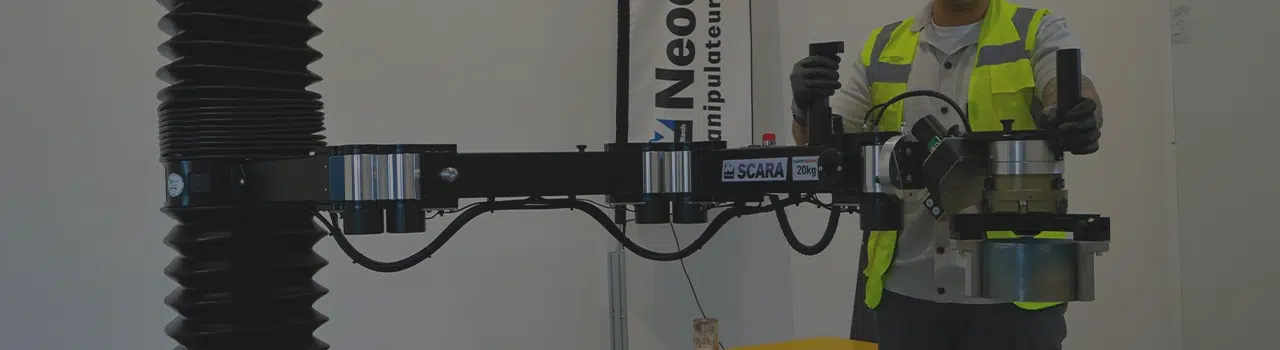

Le bras articulé SCARA : la précision et la fluidité
La structure SCARA (Selective Compliance Assembly Robot Arm, soit bras à compliance sélective pour l’assemblage) représente aujourd’hui l’architecture de référence pour les applications d’assistance manuelle nécessitant à la fois agilité, précision et rapidité de déplacement.
Sa particularité : deux segments horizontaux articulés sur un axe vertical central. Cette géométrie permet des mouvements dans le plan horizontal avec une extrême fluidité, tout en offrant une rigidité verticale optimale, idéale pour des opérations de picking, de positionnement de précision ou de chargement de machines. Le bras manipulateur SCARA de Neoditech est ainsi doté de 3 brins et de deux double-pivots, ce qui lui confère une fluidité de mouvements digne du bras humain !
Adaptée à l’assistance manuelle, la technologie SCARA atteint des capacités de charge allant jusqu’à 100 kg, avec un rayon d’action qui peut couvrir l’ensemble d’un poste de travail standard. C’est la solution la plus polyvalente pour les environnements de production modernes.
| Critère | Bras à câbles (rigide) | Bras articulé SCARA | Bras manipulateur pneumatique |
|---|---|---|---|
| Principe | Segments fixes reliés par câbles | 2 segments horizontaux, axe vertical central | Vérin pneumatique équilibrant la charge |
| Mouvement | Déplacement guidé, peu de degrés de liberté | Rotation fluide dans le plan horizontal | Mouvement libre dans toutes les directions |
| Précision | Bonne, répétable | Très élevée, insertion en machine-outil | Bonne, dépend du préhenseur |
| Charge typique | Faible à moyenne | Jusqu’à 100 kg | Moyenne à lourde |
| Point fort | Robustesse, entretien simple | Fluidité, précision, encombrement réduit | Rapport charge/effort opérateur |
| Limite | Peu de flexibilité | Course verticale limitée | Consommation d’air comprimé |
| Usage type | Poste fixe, cadence régulière | Usinage, assemblage précis | Manipulation de pièces lourdes |
Quelles applications pour un bras articulé en production ?
Le bras articulé trouve sa pleine mesure dans tous les contextes où la manutention manuelle est à la fois répétitive, physiquement contraignante et requiert une grande précision de mouvements.
- Chargement et déchargement de machines-outils : introduction de pièces brutes dans les mandrin de tours, centres d’usinage ou presses d’emboutissage. Les pièces peuvent atteindre plusieurs dizaines de kilogrammes ; l’extraction manuelle sans assistance expose l’opérateur à des risques de lombalgies sévères.
- Assemblage mécanique précis : maintien et positionnement de composants lourds (carter moteur, bloc hydraulique, sous-ensemble structural) pendant que l’opérateur procède au vissage ou à l’emboîtement. Le bras compense le poids ; l’opérateur conserve ses deux mains pour les gestes fins.
- Manipulation de charges encombrantes : vitrages, panneaux composites, éléments de carrosserie ; des pièces dont la surface ou la forme rend la préhension manuelle dangereuse. Le bras manipulateur industriel sécurise chaque cycle de déplacement.
- Picking en sortie de ligne : saisie et dépose de pièces usinées ou moulées depuis un convoyeur vers une palette ou un bac de stockage. La cadence est soutenue, les gestes répétitifs, et les risques de TMS sont élevés sans assistance.
Dans tous ces cas, l’apport est double : protection de l’opérateur et augmentation de la productivité, grâce à la réduction des temps de manipulation et à la diminution des rejets liés à une manipulation approximative.
Santé au travail : le bras articulé comme rempart contre les TMS
Les Troubles Musculo-Squelettiques représentent aujourd’hui 87 % des maladies professionnelles reconnues en France. Dos, épaules et poignets concentrent l’essentiel des pathologies sur les postes de manutention répétitive : hernies discales, tendinopathies de l’épaule, syndrome du canal carpien.
Le bras de manutention agit directement sur les trois facteurs de risque principaux :
La contrainte pondérale est annulée par le système d’équilibrage. L’opérateur ne « porte » plus la charge ; il la guide. Ses muscles ne travaillent plus contre la gravité, mais uniquement pour la précision du geste.
Les postures contraignantes disparaissent dès lors que la charge est maintenue par le bras. L’opérateur peut travailler à hauteur optimale, sans flexion du tronc ni abduction du bras au-delà des amplitudes recommandées.
La répétitivité des efforts est réduite en intensité. Les gestes restent répétitifs dans leur forme, mais l’effort musculaire associé est si faible qu’il ne génère plus de microtraumatismes cumulatifs.
Les bénéfices pour l’entreprise sont directs et mesurables : réduction de l’absentéisme, préservation de l’expertise des opérateurs seniors, attractivité des postes pour de nouvelles recrues, et diminution des coûts associés aux AT/MP (Accidents du Travail / Maladies Professionnelles).
Besoin d’auditer l’ergonomie de votre poste de travail ?
- Découvrez nos solutions de bras SCARA, conçues pour les charges jusqu’à 100 kg et adaptables à votre configuration d’atelier.
Comment choisir son bras manipulateur ?
Le choix d’un bras manipulateur dépend de quatre paramètres fondamentaux à évaluer dès la phase d’audit de poste.
La charge utile
C’est le premier critère. Elle correspond au poids total que le bras doit supporter : la pièce manipulée, mais aussi l’outillage de préhension (ventouse, pince, aimant). Pour des charges allant jusqu’à 100 kg, les solutions de type SCARA offrent le meilleur compromis entre capacité, fluidité et encombrement.
Le rayon d'action
Il détermine la surface couverte par le préhenseur sans déplacement du point d’ancrage. Il doit être dimensionné en fonction des distances réelles entre les postes de prise et de dépose, avec une marge de manœuvre suffisante pour absorber les variations de production.
Le type de préhenseur
Le type de préhenseur est conditionné par la nature des pièces manipulées :
- La ventouse convient aux surfaces planes et non poreuses (tôles, verres, panneaux composites).
- La pince mécanique est adaptée aux pièces irrégulières ou perforées (pièces fondues, profilés).
- L’aimant permanent ou électromagnétique est réservé aux matériaux ferreux.
Bras articulé ou Potence Mobile ?
| Critère | Bras articulé | Potence mobile |
|---|---|---|
| Rôle | Assiste le geste de l’opérateur | Porte la charge |
| Charge | 10 à 100 kg | 70 à 100 kg (CMU) |
| Mobilité | Se déplace avec l’opérateur | Se repositionne sur socle |
| Fixation au sol | Aucune | Aucune |
| Précision | Insertion en machine-outil | Positionnement de proximité |
| Usage privilégié | Poste d’assemblage, usinage | Zone à desservir, maintenance |
FAQ — Bras articulé industriel
Contrairement au robot industriel qui exécute un programme pré-établi de manière autonome, le bras articulé d’assistance est piloté manuellement par un opérateur. Il sert à supprimer l’effort physique lié au poids de la charge tout en conservant l’expertise, la souplesse et le contrôle de l’humain sur la tâche. L’opérateur reste décisionnaire à chaque instant.
Le bras articulé SCARA annule la contrainte pondérale en équilibrant la charge. En supprimant les efforts de levage, de torsion et les postures contraignantes, il protège les articulations de l’opérateur (dos, épaules, poignets), réduisant ainsi drastiquement les risques de Troubles Musculo-Squelettiques sur les postes de manutention répétitive.
Un bras articulé SCARA, conçu pour l’assistance manuelle, est particulièrement efficace pour des charges allant jusqu’à 100 kg. Au-delà de cette capacité, d’autres solutions de manutention rigides ou des mâts de levage spécifiques sont généralement préconisés pour garantir la sécurité et la fluidité du mouvement.
Le choix entre un bras à câbles et un bras articulé SCARA dépend du geste à réaliser : mouvement ample et fluide pour l’un, trajectoire courte et précise pour l’autre. Le bras à câbles déplace des charges lourdes sur de grandes amplitudes, avec une gestuelle proche de celle du bras humain. Le SCARA, plus rigide et plus compact, enchaîne des trajets répétitifs, par exemple pour insérer une pièce dans une machine outil ou la réorienter pendant la prise. Neoditech fabrique ces deux familles en France, de 10 à 100 kg. Le plus rapide reste de tester le poste : une étude de poste gratuite tranche en quelques jours, gestes et encombrement en main.
Manipuler une charge hors centre de gravité consiste à la saisir en déport, donc à distance de son point d’équilibre, sans que l’opérateur subisse le couple. Le bras compense ce balourd par sa mécanique : la poignée reste neutre, la charge se tient d’une main. C’est indispensable pour poser un carter, un panneau ou un profilé long saisi par une extrémité. La prise avant ou verticale, combinée à un grappin adapté, garde la pièce stable pendant tout le transfert. Un bras articulé industriel permet aussi de réorienter la pièce pendant la prise, sans reprise ni effort supplémentaire pour l’opérateur.
Une potence mobile et un bras articulé répondent au même besoin de manutention suspendue, mais pas au même geste : l’une déplace une charge d’un point à un autre, l’autre accompagne une opération. La potence mobile sert de support de levage mobile, à déplacer dans l’atelier pour desservir plusieurs postes ou changer un outil. Le bras articulé ajoute la fluidité du mouvement, la précision du positionnement et la réorientation de la pièce tenue. Sur beaucoup de sites, les deux cohabitent : la potence alimente les zones de transfert, le bras équipe les postes de précision. Le choix se fait poste par poste, avec les opérateurs.
Il n’existe pas de fixation au sol ni d’alimentation type pour un bras articulé industriel : chaque installation se dimensionne selon la charge, la portée et l’aménagement du poste. Un modèle sur socle se scelle directement au sol pour les charges les plus lourdes, tandis qu’une version sur colonne ou sur rail libère le passage au sol. L’énergie combine le plus souvent pneumatique et électricité, en 24 V ou 230 V selon les fonctions retenues. Neoditech conçoit ces ensembles en France, de 10 à 100 kg, avec les fixations correspondantes. Une étude de poste gratuite valide l’implantation et les raccordements avant tout engagement.
